概述

Layout工程师在画电路板时，在EDA软件内都会有一套逻辑电路关系，描述了哪些走线焊盘是在同一网络，或不同网络。当前画完板子交付给工厂打板制样时，需要转换成Gerber文件交付给板厂（Gerber文件是板厂与上游客户跨界交流的事实格式标准）。所有的EDA软件都有支持导出Gerber文件的功能，不过在有一些情况下会出现一些小问题，比如因为一些数据转换的公差问题，会导致原本同网络的两个物件却断开了，见下图效果。

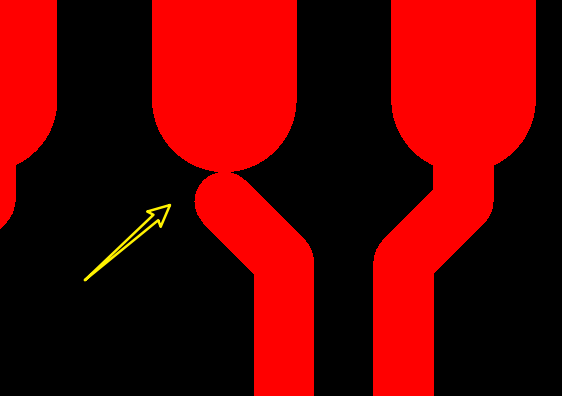

像这种，线头与焊盘在连与不连之间，在EDA中可能是连接，导出Gerber后，可能就是断开的（公英制转换的精度损耗），这就是明显的开知路问题。事实上在导出Gerber过程中，会因为各种各样的原因导致Gerber文件的开短路，这种开短路在下游板厂是检测不出来的。

IPC-356-A（电测试数据格式标准）

IPC-356-A（全称 IPC-D-356A）是一种由国际电子工业联接协会（IPC）发布的裸板电测试数据格式标准。它是印制电路板（PCB）制造行业中极为重要的交换格式，主要用于在设计端（CAD）和制造测试端（CAM/测试机）之间传递连通性信息。

现在有个好消息，一般EDA工具都能支持输出IPC-356-A格式的文件（我们一般俗称网络文件，也有叫网表文件），这个文件包含了PCB原始的网络连通脉络。如果Gerber文件有开短路，与这个网络文件对比，就会报告开短路。

DFM客户端的网络对比功能

入口菜单：工具->网络对比

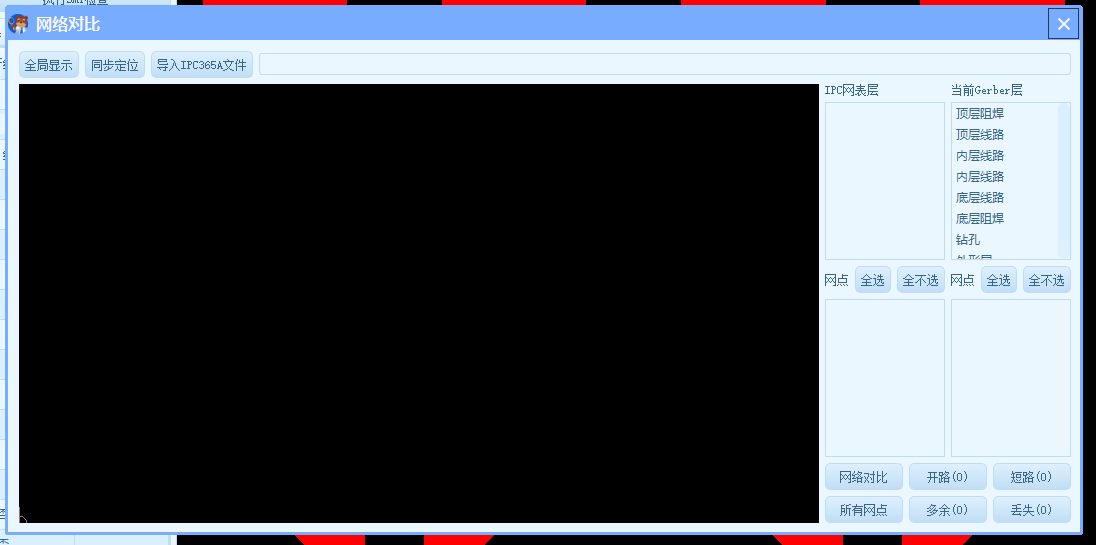

打开后的界面是这样的，我们后面一步一步来引导操作

• 先拿一份带有IPC文件的Gerber案例来演示，第一步先导入Gerber文件

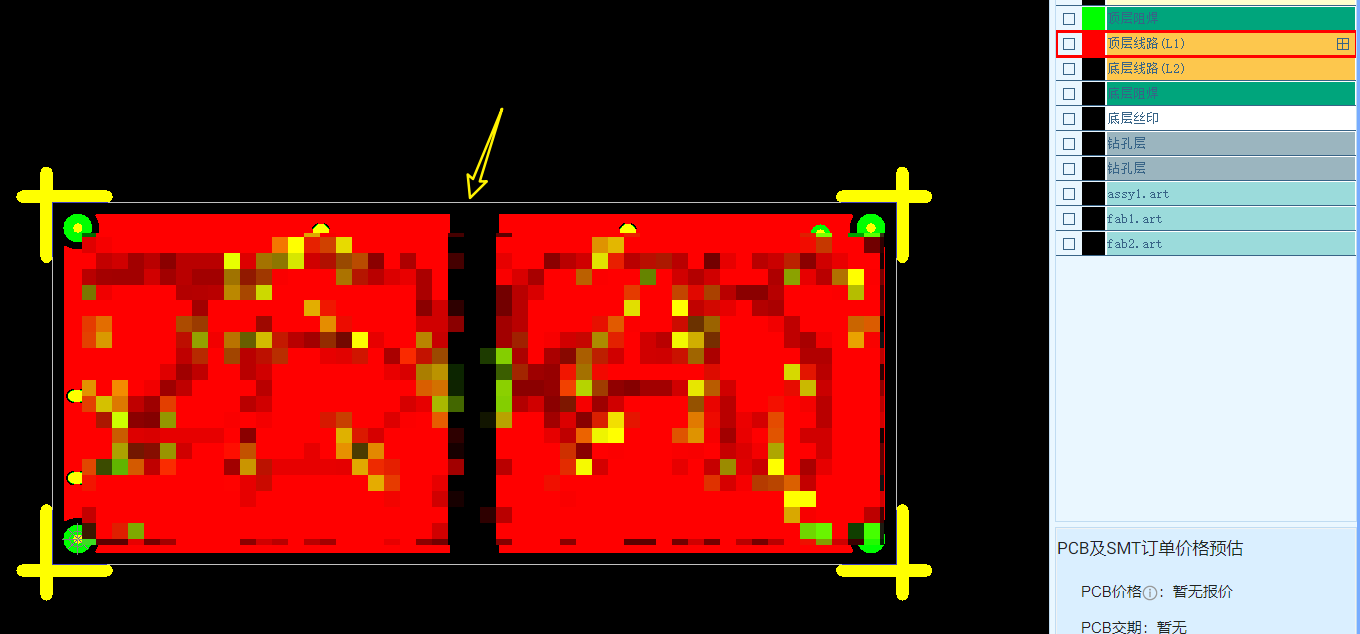

• 导入后，先创建Profile，如果没有创建后面会提示你强制要求你创建Profiile，至于Profie的详细作用看这里（https://www.jlc-dfm.com/help_document/id/q3i48588.html），你下面看到的白色的细线边框就是Profile
•
• 检果一下各层，是不是对齐完整的，层叠结构是不是正确的，比如你明明是个多层板，结果显示为双面板，那肯定是网络分析对比不一致

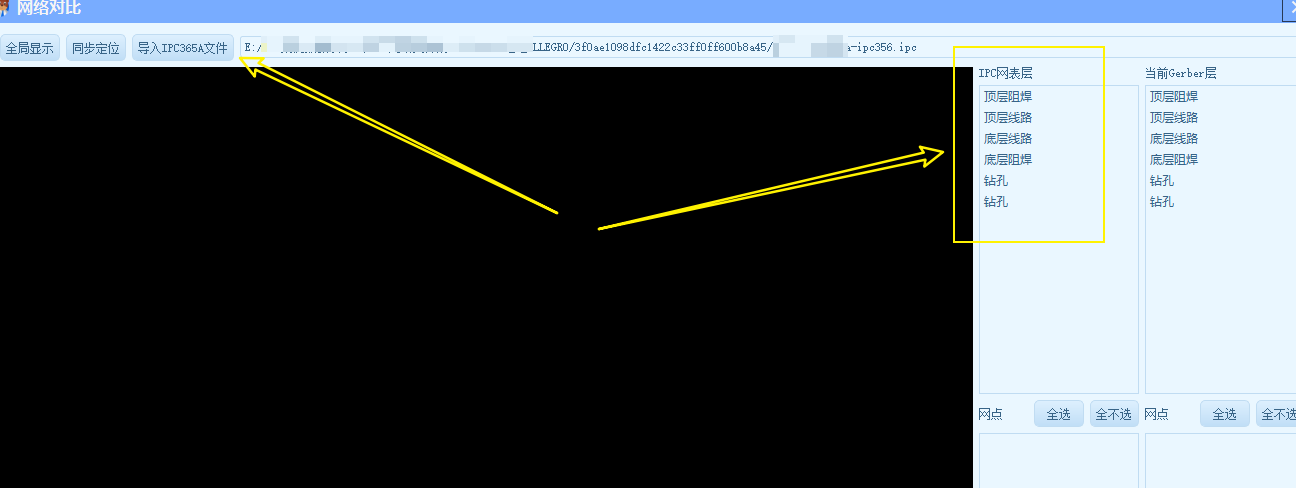

• 现在就可以进入网络对比界面了，按下图指示，选择你的网络文件，注意不同的EDA生成文件后缀名，不一定是ipc，导入后，就会自动展示【IPC网表层】
•
• 点击【网络对比】，马上就会分析出网点，网点分两部分，一个是IPC网络文件的网点，一个是Gerber文件的网点
•

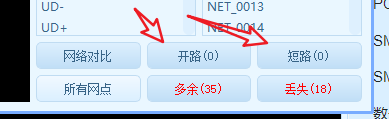

• 查看结果，在当前这个案例中，我们可以看到【开路】【短路】都是0，这说明我们采用的这个例子，是没有开短路的，如果你是一个资深的工程师，看到这里基本上就结束了，说明Gerber文件是OK的（至于【多余】【丢失】这两个项，一般是忽略的，我们后面再细说一下这两个，先保持主流程节奏）
•

• 为了能看到开短路的错误，我们可以人为修改Gerber文件，创造一个开路，或者短路，我们以开路来演示，我们先回到主编辑界面，搞一下破坏人为制造一个开路（注意：演示玩可以，可别拿正式订单这样胡乱操作）
•
•

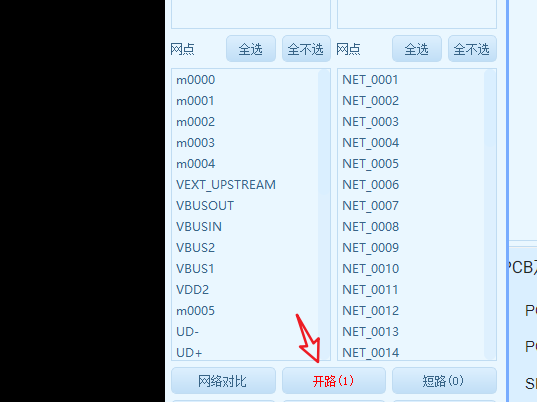

• 再加到网络对比界，执行【网络对比】，看下图，报告一个开路结果
•

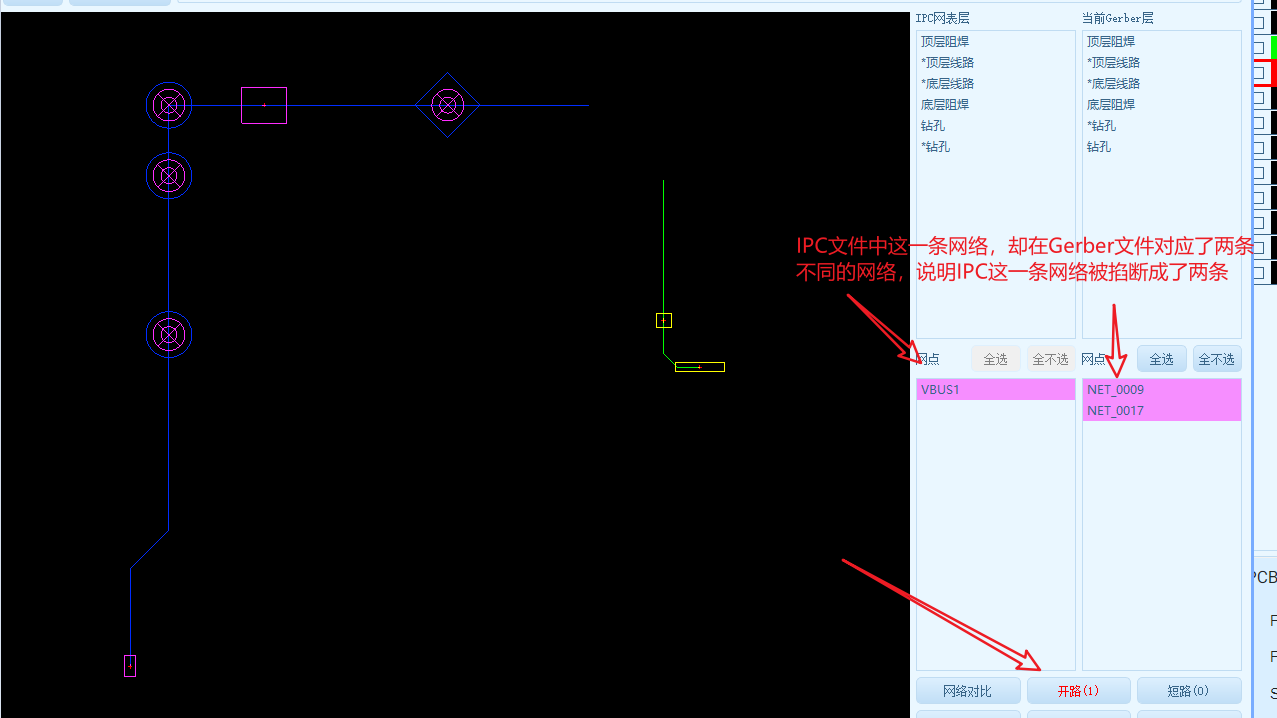

• 我们点周【开路（1）】这个按钮，程序马上给我们定位到开路的位置，如下图所示
•

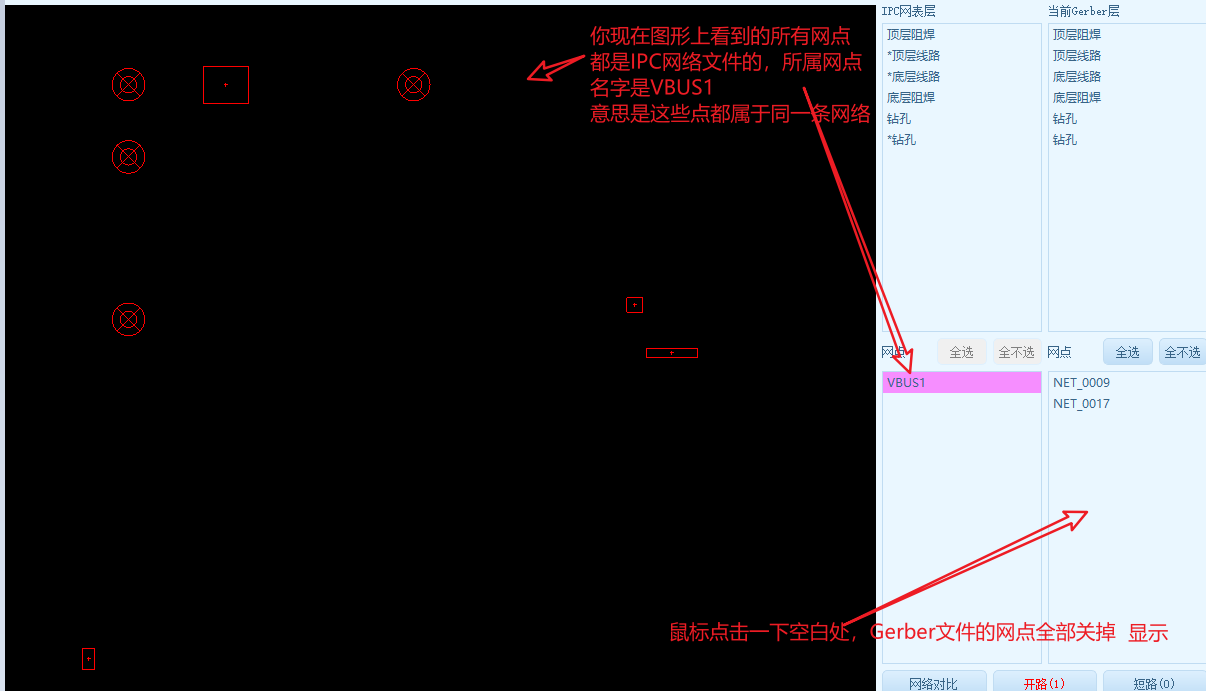

• 上图是IPC与Gerber网点都重叠在一起了，你刚接触的可能是一团糊看不清楚，按下图的操作，可以单独查看，两边的网络网点分布情况，下图是演示查看开路位置的IPC网点情况，反过来，你也可以查看Gerber文件的网点。
•

Gerber网点查看，受IPC约束，IPC必须打开，Gerber网点可以单独查看某点，如下图所示，Gerber网点有个好处，它的走线脉也描述出来了

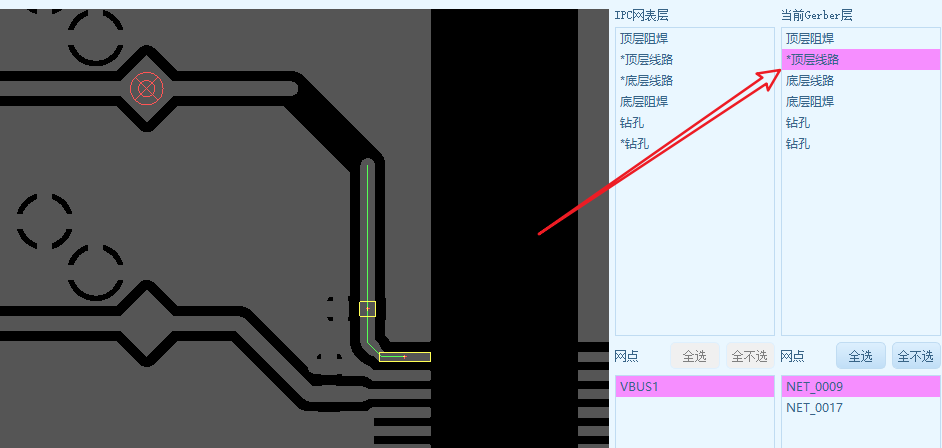

• 你可能已经在思考开短路是在哪一个层？答案在这里，如下图所示，你看Gerber层前面有一个 * 号，表示当前的开短路处在这个层，你点击选中这个层，图形会适时打开这个层的图形做为背景色，方例你在真实的走线层中定位观察。

辅助功能

上面的差不多网络对比功能已经讲完了，后面这里再介绍一些辅助的实用功能。

【全局显示】

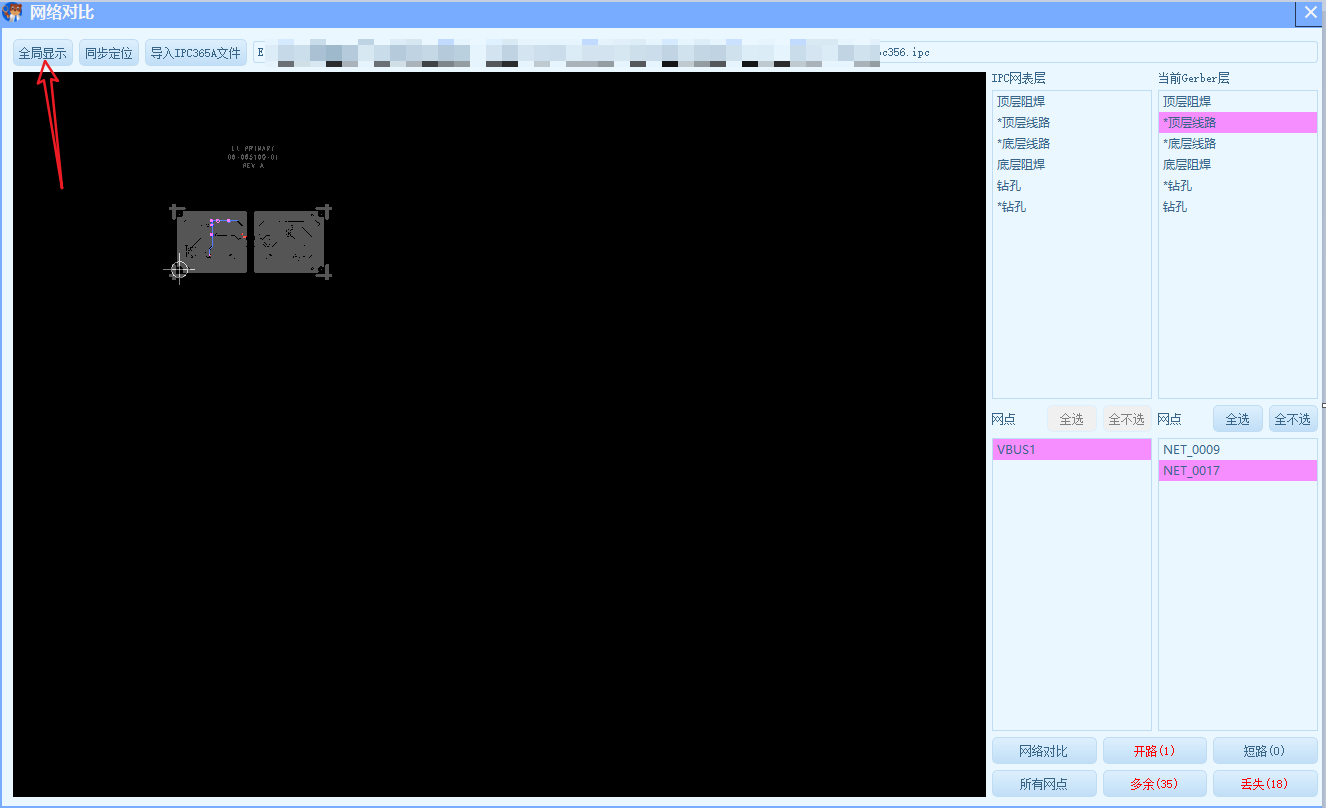

如下图所示，全局显示是方便你归位的，它把当前编辑器所有的图层的边界计算出来，统一缩放到整个图形窗口中。

有时候用户不停放大，不知道在哪个位置了，使用这个快速归位，比较方便

【同步定位】

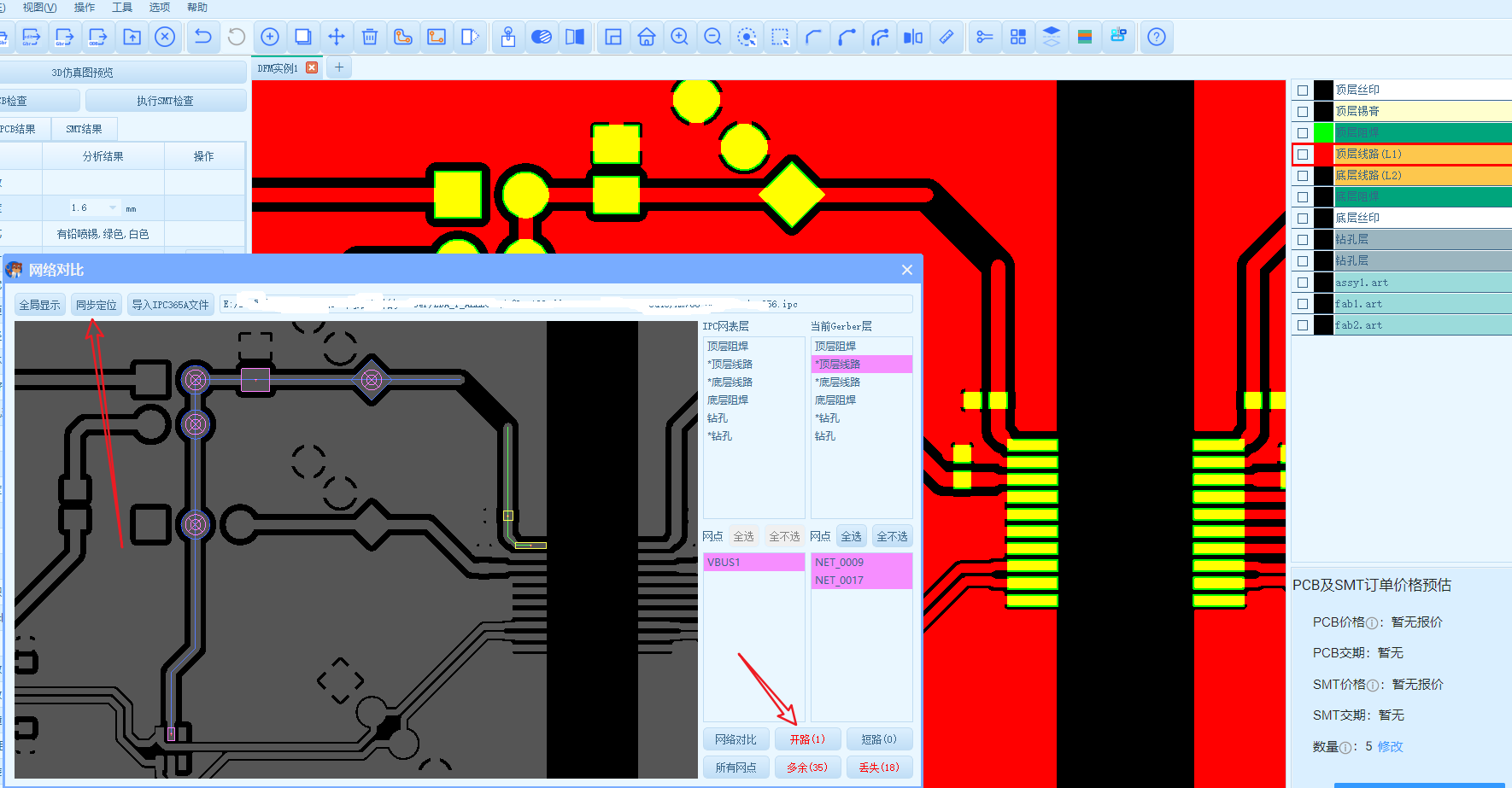

让我们把窗口缩小一点，点击开路，定位到开路位置，然后点击【同步定位】，这个时候，主界面也会自动同步位置到这个开短路的位置来，有的人看Gerber图形，可能更习惯。

多余与丢失的网点

• 【多余】表示Gerber文件中分析出来的网点，在IPC中找不到对应的点
• 【丢失】表示IPC中有的网点，在Gerber文件中没有

我们看到上面的演示就出现【多余】【丢失】两种结果。

为什么出现这种情况，是因为网点生成的算法是不同的软件实现，而且各自的侧重面也不同

• EDA讲究数据完整，任何一个图元都有原生的属性存在，能根据实际设计完整输出，并且也会有很多冗余，比如很多过孔也当成一个网点。
• Gerber文件的网点是由CAM软件生成的，本身PCB原设计输出为Gerber的时候，已经丢失了很多重要的原属性，它只能根据自己的一套规则来建立网络分析。

这种异常，只能靠人工对核对有没有问题，如果没有问题可以直接忽略，如果数据少的话，很容易找，但是如果多了，确实会让人头皮发麻，这里给一个参考模式：按很多板厂的经验，绝大部分都是忽略了这种结果。

至此，全文结束！
