摘要：嘉立创DFM支持Gerber RS274X（扩展Gerber）和Gerber X2，不支持旧版RS274D格式。如果旧资料加载失败或图形显示异常，应检查文件格式；确认属于RS274D后，需重新导出或转换为RS274X，再上传分析。
1. 格式说明
1. RS274X：扩展Gerber
通常所说的Gerber，是指RS274X格式，也称扩展Gerber（Extended Gerber）。文件中内置光圈定义，支持复杂的多边形铜皮和自定义光圈形状，能够完整描述对应图层中各图元的几何形状，嘉立创DFM可以正确解析。
2. RS274D：标准Gerber
RS274D也称标准Gerber（Standard Gerber），是早期光绘设备使用的格式，其历史可追溯到纸带编程时代。
这类文件主要记录坐标和绘图指令，例如焊盘放置（FLASH）和画线（LINE），不内置光圈表。焊盘的形状、尺寸及线条宽度等信息，需要由另外的光圈表提供，光圈表也称D码表或D码文件。
虽然名称中带有“标准”，但早期不同EDA软件输出的配套光圈表格式并不统一，给资料解析和生产处理带来了困难，因此RS274D已被后续格式取代。
3. 什么是光圈？
光圈用于描述绘图时使用的形状和尺寸。早期光绘机通过光照在菲林上曝光，并使用不同形状的遮罩限制光照范围，这些遮罩称为光圈。光圈与Gerber中的坐标、绘图轨迹共同决定最终图案。
2. 问题现象
上传RS274D资料后，可能出现格式错误、图形显示错乱、光圈信息缺失，或无法看到正常图形等情况。

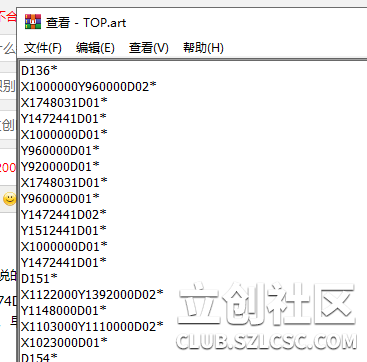

用文本编辑器打开文件，可以看到大量 G54Dxx等指令，却没有以 %包裹的格式说明和光圈定义。下图为RS274D数据示例。
3. 无法解析的原因
1. RS274D缺少完整的解析信息
仅凭RS274D文件中的坐标和绘图指令，无法确定以下关键信息：
- 光圈定义：例如，
G54D10表示切换到D10号光圈，但不能据此知道D10的形状和尺寸。 - 坐标格式：例如，坐标数字的小数点位置、单位及零省略方式，需要结合配套说明或导入参数确定。
解析时，需要配套的光圈表及正确的格式参数。同一份图形数据，如果使用了不同的光圈定义或坐标参数，生成的图形可能完全不同。由于文件自身无法完整描述这些信息，嘉立创DFM不支持直接解析RS274D资料。
2. RS274X将定义写入文件内部
RS274X通过以`%`包裹的扩展语句，将坐标格式、单位和光圈定义写入文件。例如：
%FSLAX35Y35*%
%MOMM*%
%ADD10C,0.15000*%
上述语句分别表示：
- X、Y坐标采用整数3位、小数5位，使用绝对坐标并省略前导零。
- 坐标单位为毫米。
- D10为圆形光圈，直径为0.15 mm。

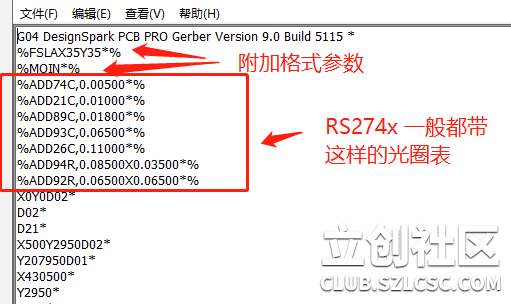

下图为RS274X数据示例。
三种格式的主要区别是：RS274D依赖外部光圈表和格式参数；RS274X将这些信息写入文件；Gerber X2在此基础上进一步加入图层属性等信息。有关X2的说明，可参阅《嘉立创DFM因Gerber X2属性错误导致图层识别异常的处理方法》。
4. 处理方法
1. 有原始设计文件：优先重新导出
使用原EDA软件打开设计文件，选择RS274X或Gerber X2格式重新导出，再将新生成的完整资料导入嘉立创DFM。
2. 只有RS274D资料：使用CAM软件转换
可使用支持RS274D导入的CAM软件，如CAM350、Genesis等，配合光圈表并设置正确的坐标格式参数。确认图形正确后，再以RS274X格式导出。
如果有配套的光圈表文件，请一并提供给处理人员，以便准确还原图形。
注意：转换完成后，应在嘉立创DFM中逐层核对图形，尤其是光圈尺寸是否正确。确认与原设计一致后，再进行分析或下单。
5. 补充说明
目前仍在使用的RS274D资料，多来自旧设计存档或老式软件。遇到加载失败时，可用文本编辑器检查文件是否包含 G54Dxx等指令，以及是否缺少 %包裹的格式和光圈定义语句，将其作为初步判断线索，再结合配套文件确认格式。
