摘要：嘉立创DFM主要通过文件名和Gerber X2属性识别图层。当两者冲突时，优先采用文件中的X2属性。如果属性声明与实际图层不符，即使文件名正确，也可能出现识别错误。本文通过实例介绍原因、处理方法及X2属性的兼容写法。

1. 什么是Gerber X2？

传统Gerber RS274X主要描述图形的几何信息，不直接说明文件对应哪个图层，因此通常依靠文件名约定来区分线路、阻焊、丝印等图层。

Gerber X2由Gerber规范的持有者Ucamco推出，通过在文件中加入属性信息，让文件能够说明自身用途。典型的文件内容如下：

G04 Small example Gerber X2 file*
%FSLAX35Y35*%
%MOMM*%
%TF.FileFunction,Copper,L4,Bot,Signal*%
%TF.Part,Single*%
%TA.AperFunction,Conductor*%
%ADD10C,0.15000*%
%TA.AperFunction,ViaPad*%
%ADD11C,0.75000*%
%TA.AperFunction,ComponentPad*%
%ADD12C,1.60000*%
%ADD13C,1.70000*%
%SRX1Y1I0.00000J0.00000*%
G75*
%LPD*%
D10*

其中，%TF.和 %TA.开头的语句用于声明X2属性，常见属性包括：

• TF.GenerationSoftware：生成文件的软件厂商、名称和版本。
• TF.CreationDate：文件生成时间。
• TF.FileFunction：文件功能，包括层类型和叠层位置，是图层识别的关键属性。
• TF.FilePolarity：文件极性，即正片或负片。
• TF.Part：单板或拼板等信息，Single表示单只板。
• TA.AperFunction：光圈功能，例如导体、过孔焊盘或元件焊盘。

例如，TF.FileFunction中的 Copper,L1,Top表示顶层线路，Copper,L2,Inr表示第2层内层线路，Copper,L4,Bot表示四层板的底层线路。Soldermask、Legend和 Paste分别表示阻焊、丝印和锡膏，配合 Top或 Bot区分顶层、底层；Profile表示外形层。

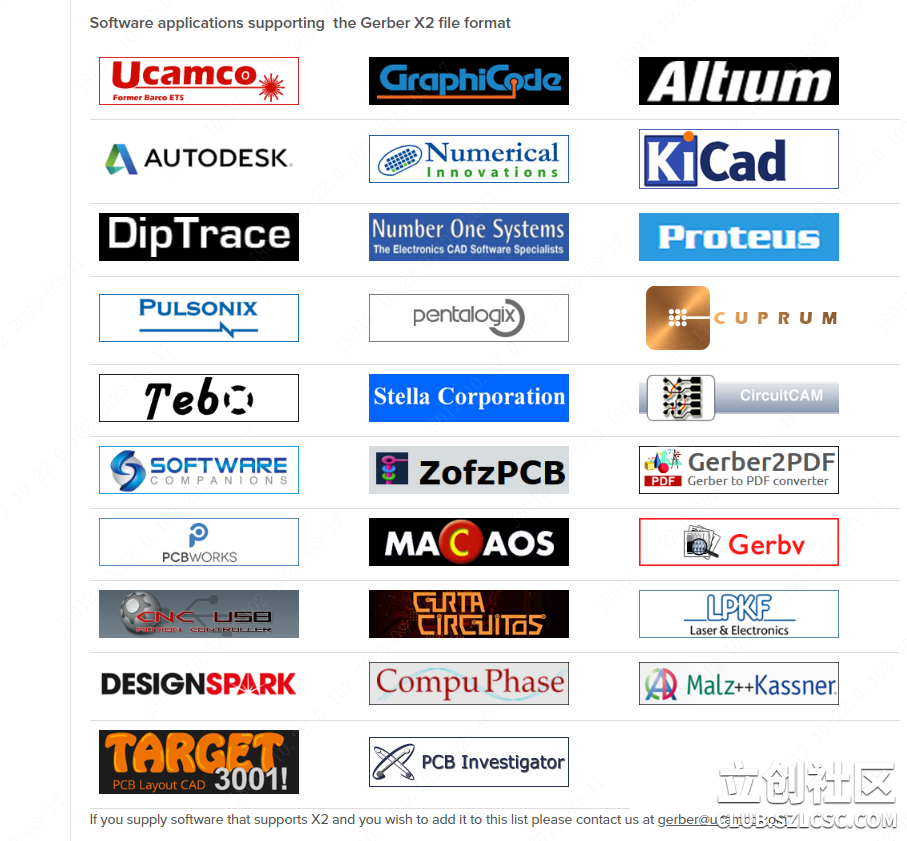

Altium、KiCad、Autodesk、DipTrace、Proteus、PULSONIX等软件均支持Gerber X2，下图为Ucamco列举的支持厂商示例。

X2属性必须真实反映文件内容。只要输出正确，嘉立创DFM便可依据属性识别图层，无需依赖文件名。因此，当文件名与X2属性冲突时，系统优先采用X2属性。仅按旧习惯修改文件名，不能覆盖文件内部的属性声明。

更早的RS274D格式还需要依赖外部光圈表及格式参数，嘉立创DFM不支持直接解析，具体可参阅《嘉立创DFM不支持Gerber RS274D格式的原因与处理方法》。

2. 问题现象

下面这套资料采用了常见的AD风格文件后缀，但并不能据此确定资料由AD生成。加载后，除钻孔文件外，所有Gerber文件都被识别为线路层。

Ser_par.GBL    底层线路
Ser_par.GBS    底层阻焊
Ser_par.GKO    外形层
Ser_par.GTL    顶层线路
Ser_par.GTO    顶层丝印
Ser_par.GTS    顶层阻焊
Ser_par.XLN    钻孔文件

文件名已经符合常见命名规则，为什么仍会识别错误？原因在于文件内部的X2属性与文件名不一致。

3. 原因分析

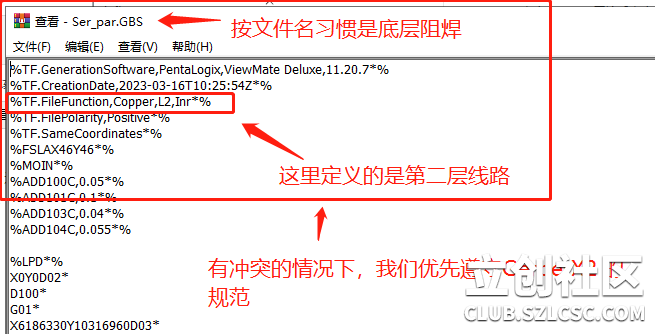

用文本编辑器打开 Ser_par.GBS，可以看到以下声明：

%TF.FileFunction,Copper,L2,Inr*%

按照文件名，这应当是底层阻焊文件，但该属性却将它声明为第2层内层线路。

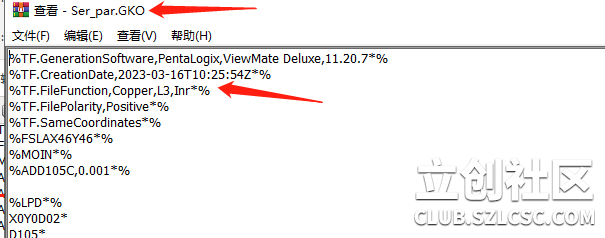

再查看外形层文件，其属性声明为：

%TF.FileFunction,Copper,L3,Inr*%

这表示第3层内层线路，同样与实际用途不符。

其余文件也存在类似情况，均被写入 Copper,Lx,Inr属性，因此被识别为线路层。

文件中还包含以下生成软件信息：

%TF.GenerationSoftware,PentaLogix,ViewMate Deluxe,11.20.7*%

这说明该版本文件由ViewMate Deluxe生成。结合本案例的属性内容判断，资料可能经过查看或修改后重新保存，转存时各层被统一写入线路层属性，而没有保留阻焊、丝印、外形等实际功能。

由于嘉立创DFM优先采用X2属性，错误属性覆盖了正确文件名所表达的信息，最终导致图层识别错误。

4. 处理方法

1. 优先使用EDA直接输出的资料

Gerber资料建议直接从EDA软件输出后上传，尽量避免不必要的第三方看图软件或CAM工具转存。转存过程可能写入错误的X2属性，也可能改变格式精度或遗漏钻孔信息。

2. 必须转存时，检查属性是否一致

如果经过CAM改板、拼板等处理，上传前可用文本编辑器抽查文件头部，确认 TF.FileFunction声明的层类型与文件名、实际图形一致。发现不一致时，应由输出方修正相关设置并重新输出。

3. 已识别错误时，手动修正图层

可通过【工具】→【层排序】，或按快捷键 Y，修正层类型及层顺序，具体操作可参阅《层排序》教程。

如果遇到批量、有规律的识别错误，可联系技术支持反馈，以便进一步分析和适配。

5. 补充说明：以注释形式写入的X2属性

为兼容仅支持RS274X的旧设备或软件，部分EDA会将X2属性写成以 G04 #@!开头的注释。旧软件可将其作为普通注释忽略，支持这种写法的软件则可以读取其中的属性，例如：

G04 Small example Gerber X2 file*
%FSLAX35Y35*%
%MOMM*%
G04 #@! TF.FileFunction,Copper,L4,Bot,Signal*
%ADD10C,0.15000*%
%ADD11C,0.75000*%
%ADD12C,1.60000*%
%ADD13C,1.70000*%
%SRX1Y1I0.00000J0.00000*%
G75*
%LPD*%
D10*

其中，G04 #@! TF.FileFunction,Copper,L4,Bot,Signal*表示底层线路。嘉立创DFM同样支持识别这种注释形式的X2属性，识别优先级与标准写法一致。

这些属性应由EDA或CAM软件按规范生成，不建议直接手动修改文件内容。空格、标点或语法修改不当，都可能导致识别失败。检查发现问题后，应优先修正输出设置并重新生成资料。
