概述

【锣程】：是指电路板在生产最后一道成型工序时的CNC铣切割程序，，它主要包含了板子的外围边框铣切和内部铣槽，行业也有个俗语，把锣程叫锣带，后面遇到这两个都是一个意思。

【锣程长度】是指锣刀（CNC铣切刀具，我们一般称为锣）切割所走的长度，影响了电路板生产成本，锣程越长，成型需要的时间就越长，对应价格就越高。

本功能就是方便用来计算电路板的锣程，预估制造成本。

一键计算方式

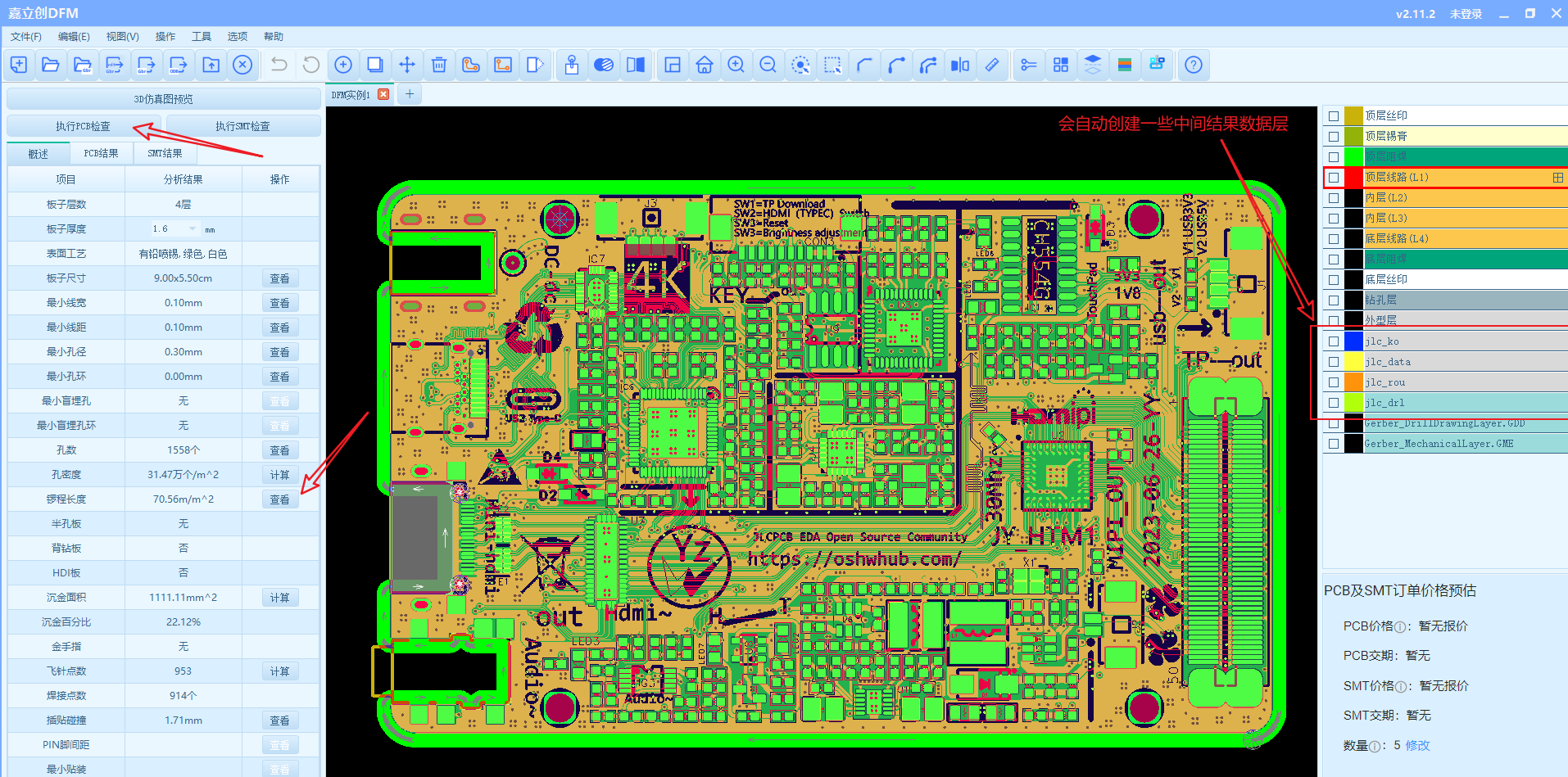

最简单的方式就是一键【执行PCB检查】，会自动计算出锣程长度，如下图所示

• 点击【执行PCB检查】，等待结果
• 可以直接查看【锣程长度】
• 会相应有附带的中间结果数据层（比如：jlc_rou就是我们看到的锣带效果层）。
•

单独计算

上面的一键分析，是分析所有的数据，如果遇到一些极限的大数据资料，可能会陷入为不关心的数据长时间待待，因此我们可以单独计算分析。

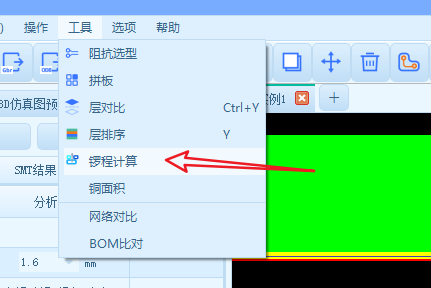

执行入口：菜单->工具->锣程计算

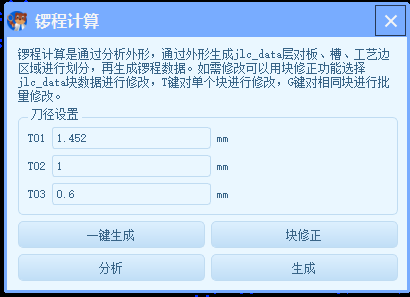

打开如上图所示，一共有如上图所示样子，下面就各个功能控件说明：

• 【刀径设置】这里最多允许使用3种直径的刀具，从成本考虑常规情况下默认使用最大刀具，如果是同槽宽度不够会使用较小的刀具，后面有细讲

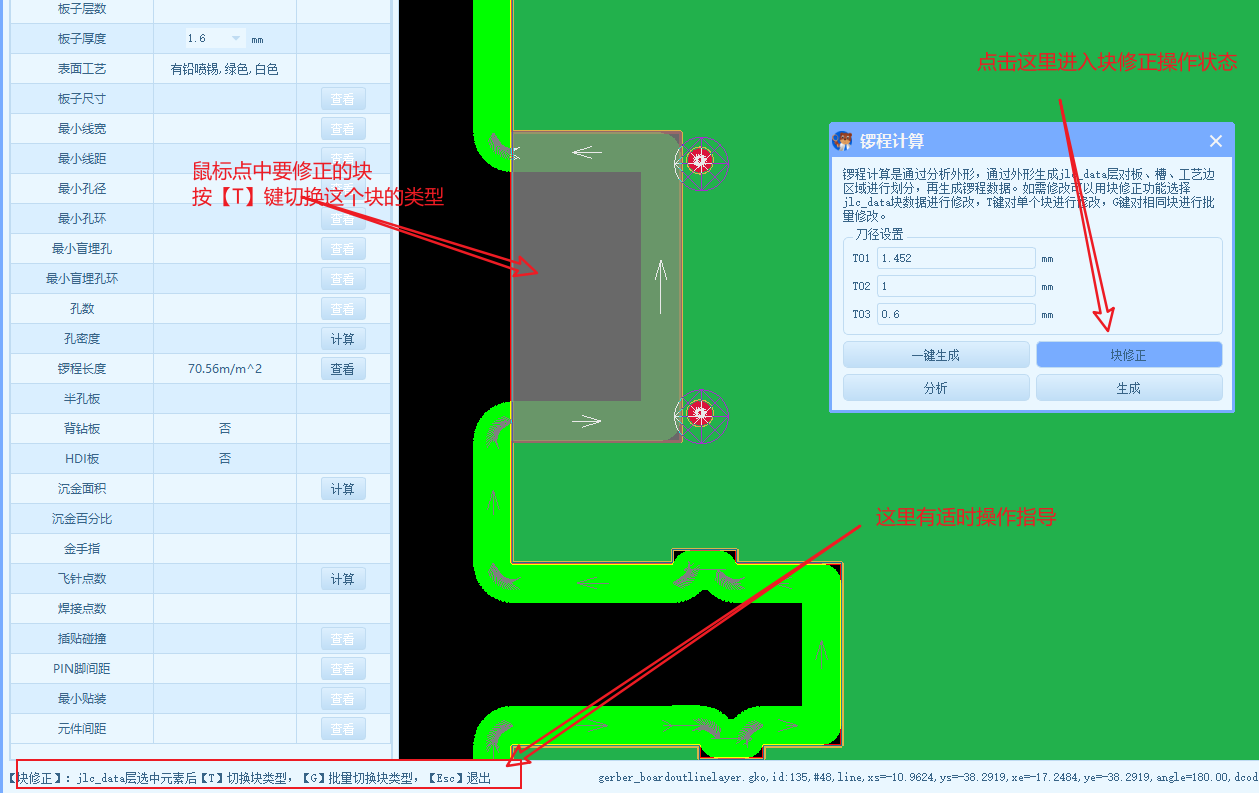

• 分步生成，分步生成是一步一步分析出锣程，它的优点是中间可以人工介入修正一些错误
• 【分析】先把板子按不同属性分割成不同的区域。
• 【块修正】查找错误的区域，并修正它。
• 【生成】执行生成真正的锣程。
• 【一键生成】一次执行完上面的的三步流程。

结果层说明

如下图，锣程相关的数据有如下3个层（备注：因为业务特殊，这里的颜色，是固定下来的）

• 【jlc_ko】程序从原稿剥离出来的外型层。
• 【jlc_data】根据jlc_ko把整板子按不同的属性切割成不同的区域块，比如：板子区域，内槽区域，工艺边，辅助板。
• 【jlc_rou】生成的最终的铣边锣带。
•

错误的块修正

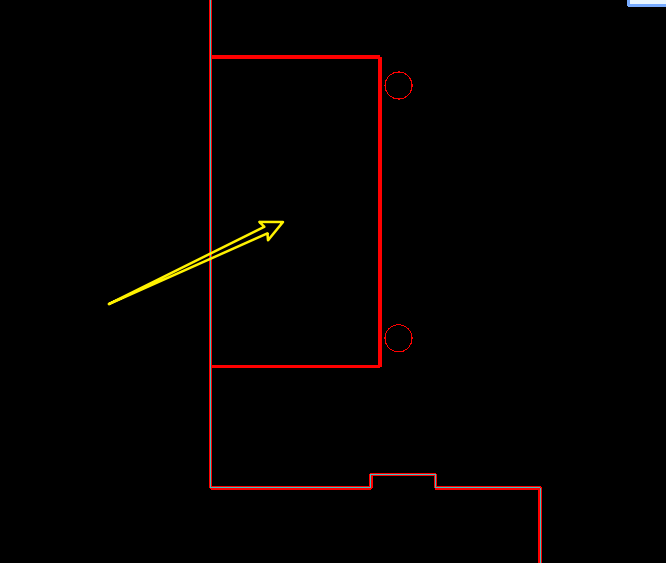

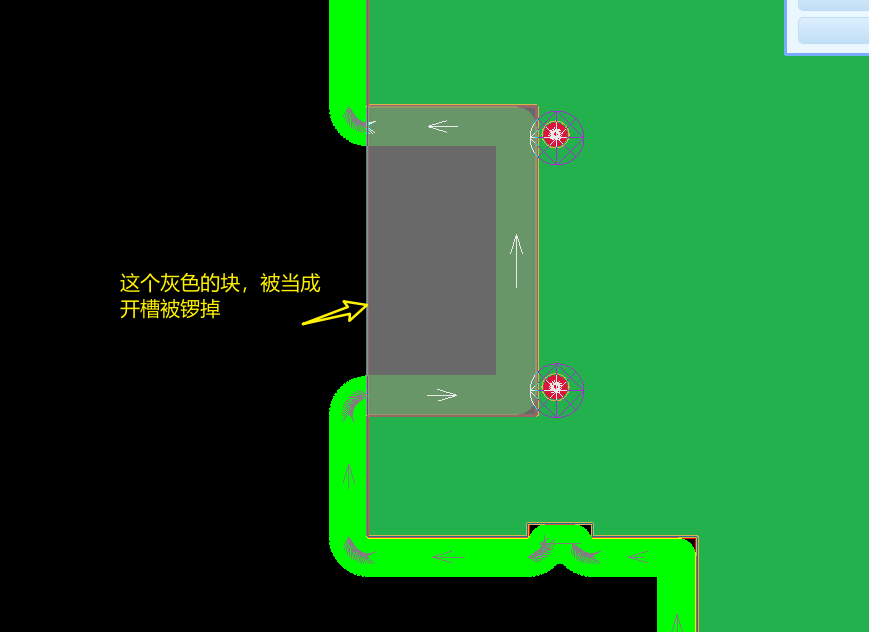

如下图这个区域的外型画线，是属于用户设计错误，它是有歧义的，对于下游板厂来说，不知道这里是要切割掉，还是要保留。

如果是要保留的，像下面这样画的锣程就错误了

这种情况我们需要块修正

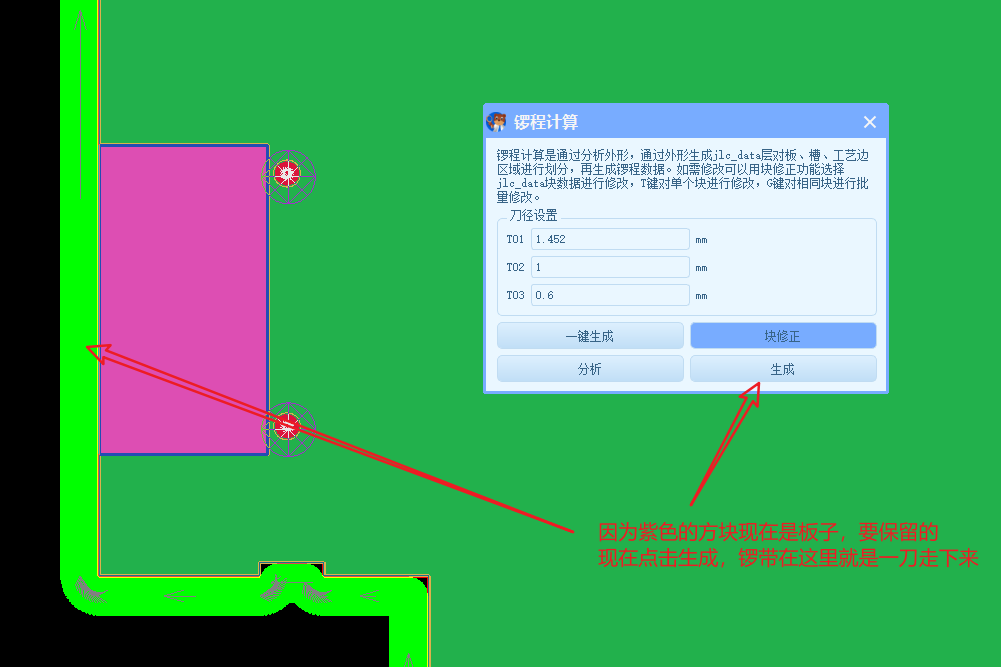

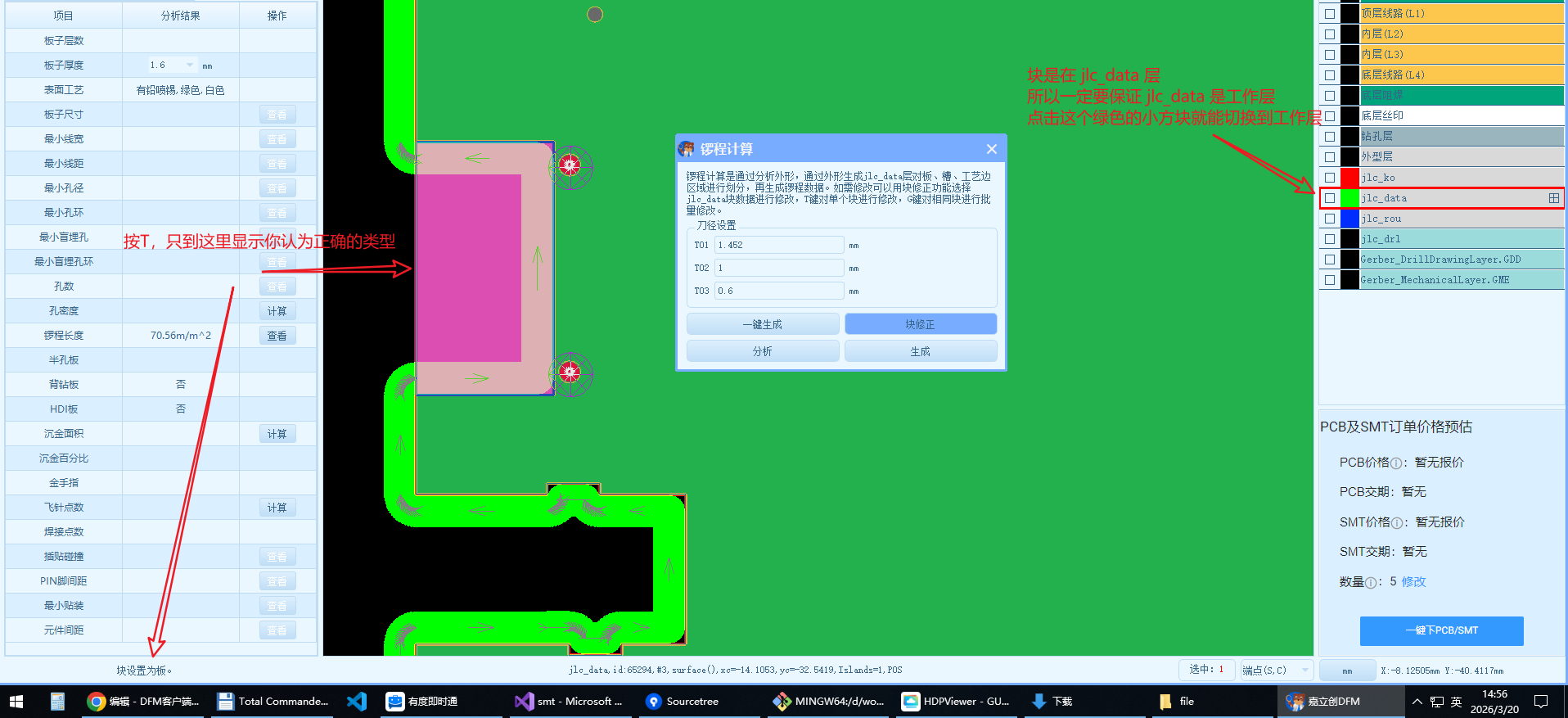

如上图，我们假设它是有效板子，要保留的，按上图操作，把这一块类型切换为板子，再执行生成。得到的锣带结果如下图效果

刀具的查看

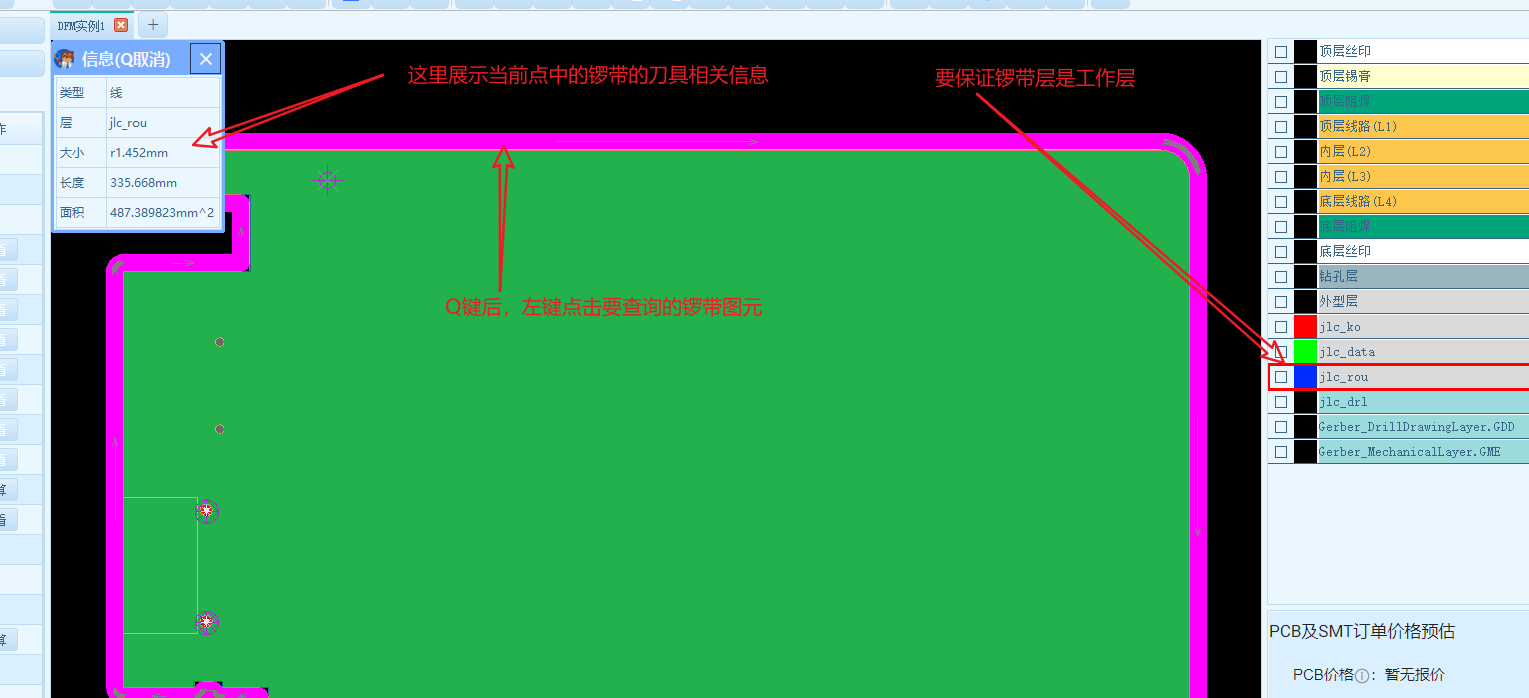

如下图所示锣带生成了，但是你不知道哪些锣带的刀具是什么规格的。需要通过【Q】键切换到查询操作

【Q】键切换到查询模式，如下图

• 大小指的就是刀具的直径
• 长度就是指这条刀具的锣程长度
• 面积在这个业务场景下可忽略

注意事项

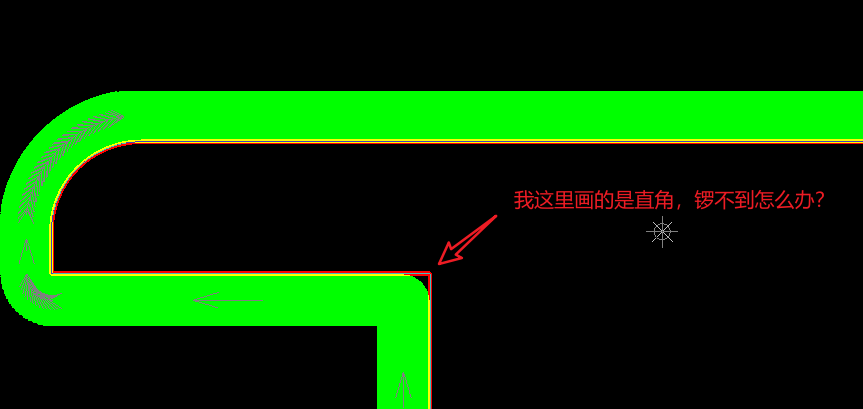

有些资深工程师，看到下面的细节可能会像下面这样问，事实上这种尖锐的直角或者锐角是锣不出来的，一般都是在这里预钻一个孔，或者工程师在这里画板的时候，在外型层就直接画自己能接受的最小半径的圆角（备注：锣刀能支持的最小半径是0.4mm）

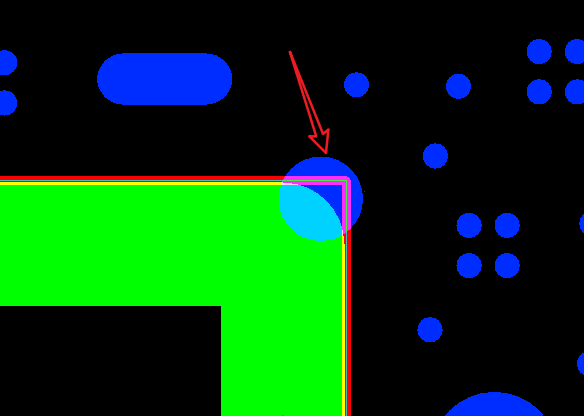

• 如果你因为机壳原理，这里必须要容纳嵌入一个直角的外部组件，可以参考下这样设计，自己画板的时候，就预钻一个NPTH孔可以适当的向板内延伸，成型的时候还是正常的锣
